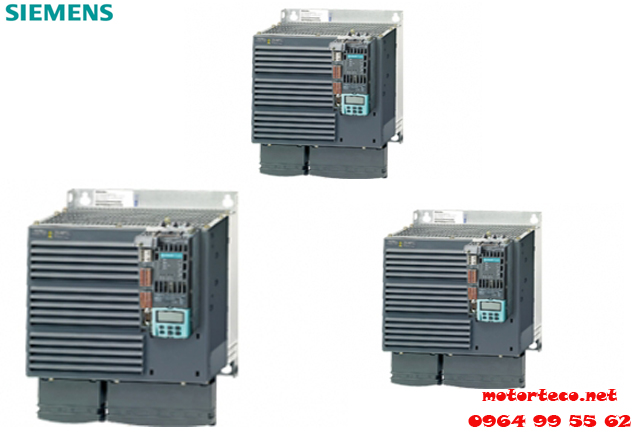

Biến tần Siemens S110 dùng để điều khiển động Servo
Biến Tần S110 dùng để điều khiển động cơ Servo, cảm ứng, dãy công suất 0,12 kW đến 0,75 kW cấp điện áp 1 pha x 200 .. 240VAC±10%.
Biến tần điều khiển vòng hở và kín cho các loại động cơ cảm ứng (điều khiển Moment/vị trí với Encoder, điều khiển tốc độ với encoder); động cơ Servo (điều khiển Moment/vị trí với Encoder)
|
Dãy công suất biến tần S110
|
0,12 kW đến 0,75 kW
|
|
Cấp điện áp
|
1 pha x 200 ... 240VAC (±10%)
|
|
Dãy công suất
|
0,37 kW đến 90 kW
|
|
Cấp điện áp
|
3 pha x 380 ... 480VAC (±10%)
|
|
Điều khiển vòng hở và kín cho
|
- Động cơ cảm ứng (điều khiển Moment/vị trí với Encoder, điều khiển tốc độ với encoder)
- Động cơ Servo (điều khiển Moment/vị trí với Encoder)
|
|
Tích hợp chức năng an toàn.
|
|
Các loại động cơ có thể được kết nối
|
- Động cơ đồng bộ: 1FK7, 1FT7
- Động cơ cảm ứng: 1LA, 1PH8
|
|
Ứng dụng của biến tần S110
|
- Hệ thống bơm, quạt, máy nén
-Hệ thống máy trộn, máy đùn, máy nghiền
|
Giới thiệu
- Sinamics S110 là bộ truyền động định vị một trục,có thể sử để điều khiển cho cả hai loại động cơ Servo và động cơ không đồng bộ.
- Tích hợp các tính năng an toàn .Tự động điều chỉnh tối ưu. Dễ dàng kết nối với các thiết bị điều khiển cấp cao.
- SINAMICS S110 thường được ứng dụng trong lĩnh vực công nghiệp như:
Công nghệ điều khiển, robot
In ấn và máy giấy
Máy đóng gói
Hệ thống bơm, quạt, máy nén v.v…
- Phương pháp điều khiển :Servo
- Có thể lập trình điều khiển trên công cụ STARTER của Siemems.
Đặc tính, thông số kỹ thuật:
- Dãy công suất: 0.12kW đến 0.75kW với điện áp 1 pha x 200 – 240 VAC (±10%)
0.37kW đến 90kW với điện áp 3 pha x 380 – 480VAC (±10%)
- Điều khiển vòng kín và hở cho:
Động cơ cảm ứng – điều khiển moment/vị trí với encoder, điều khiển tốc độ với encoder
Động cơ servo: Điều khiển moment/vị trí với encoder.
Các thành phần cùa SINAMICS S110
Để thực hiện các chức năng cần thiết, SINAMICS S110 được trang bị:
- Bộ điều khiển Control Unit cung cấp cho drive và các hàm công nghệ.
- Thành phần hệ thống bổ sung để tăng cường chức năng và cung cấp các kết nối khác nhau cho encoder và xử lý tín hiệu.
Các thành phần của SINAMIC S110 và S120
CU305 Control Unit
CU305 có 2 loại là CU305 DP (Profibus) và CU305 CAN.
Các CU305 có thể hoạt động với một thẻ nhớ. Các firmware và dữ liệu dự án được lưu trữ trên trên các thẻ nhớ này. Vì thế CU305 có thể được thay thế mà không cần các công cụ hỗ trợ phần mềm. Thẻ nhớ này cũng có thể được sử dụng kiểm tra các tiêu chuẩn vận hành trên các thiết bị giống nhau.
Bộ CU305 và các kết nối khác có thể được vận hành, điều chỉnh trên công cụ STARTER của Siemens.
Các khối chức năng ngoài của CU305 DP
Các khối chức năng ngoài của CU305 CAN
Kích thước của CU305
