Mô tả sơ bộ về tính năng của một số biến tần SIEMENS



Biến tần Siemens Sinamics G110

Giải pháp điều khiển tốc độ cho hệ thống bơm, quạt, băng tải công suất thấp lớn nhất là 3kW, được tích hợp chuẩn truyền thông USS, sử dụng nhiều trong các ngành công nghiệp thực phẩm nước giải khác, bao bì, dệt và dược phẩm.



Biến tần Siemens Sinamics G120C: (Biến tần G120C)

Giải pháp điều khiển tốc độ cho hệ thống băng tải, bơm, quạt, máy nén, máy đùng, máy trộn lên đến 18.5kW, có khả năng điều khiển tốc độ ỡ tần số thấp nhưng mô men không đổi (vector control). Tích hợp truyền thông chuẩn Modbus RTU, USS, Profibus DP, CANopen.

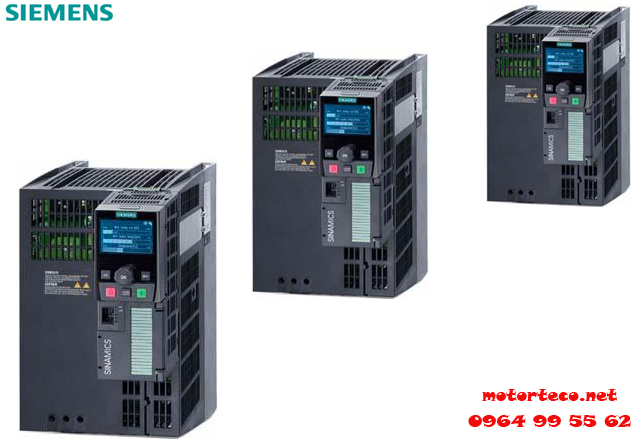

Biến tần Siemens Sinamics G120

Giải pháp điều khiển tốc độ cho hệ thống băng tải, bơm, quạt, máy nén, máy đùng, máy trộn, máy nghiền lên đến 250kW, có khả năng điều khiển tốc độ ở tần số thấp nhưng mô men không đổi (vector & torque control). Tích hợp truyền thông chuẩn Modbus RTU, USS, BACnet, Profibus DP, CANopen.



Biến tần Siemens Sinamics G120D

Giải pháp cho băng tải vận chuyển thang máy, thang cuốn được ứng dụng cao tại sân bay, điều khiển tốc độ ở tần số thấp nhưng mô men không đổi (vector & torque control). Tích hợp chuẩn giao tiếp Profibus DP, Profinet.



Biến tần Siemens Sinamics S110

S110 dùng để điều khiển động cơ Servo công suất từ 0.12 đến 90 kW sử dụng trong điều khiển vị trí 1 trục tọa độ trong các ứng dụng gia công cần độ chính xác cao như khoan, bào, in …



Biến tần Siemens Sinamics S120

S120 dùng điều khiển nhiều trục tọa độ trong các ứng dụng cao cấp trong điều khiển vị trí ứng dụng nhiều trong lĩnh vực in, dệt, gốm sứ, máy công cụ, sản xuất thép…



Biến tần Siemens Sinamics S150

S150 thường sử dụng điều khiển tốc độ có hiệu suất cao với độ chính xác và đáp ứng động, có chu kỳ phanh thường xuyên với năng lượng phanh cao, áp dụng cho động cơ công suất lớn từ 75kW đến 1200kW.



Biến tần Siemens Sinamics G130

Cung cấp giải pháp dẫn động kinh tế phù hợp với các ứng dụng như bơm, quạt máy nén, máy trộn, máy đùn ở dãi công suất lớn từ 75kW đến 800kW.

Một số loại biến tần cơ bản hiện nay đang được sử dụng khá phổ biến tại Việt Nam.

Sửa Chữa Biến Tần Siemens:

Biến tần Siemens được sử dụng nhiều trong thực tế, trong tất cả các lĩnh vực của nghành công nghiệp. Trong quá trình sử dụng, vận hành không thể không xảy ra lỗi về phần cứng và phần mềm. Khi biến tần có lỗi nó sẽ dừng hoạt động và mà được được hiển thị trên màn hình vẫn hành BOP hay AOP

- Để sửa lỗi biến tần siemens chúng ta có thể sử dụng một trong 3 cách sau:

+ Tắt nguồn điện cấp cho biến tần chờ vài phút rồi bật nguồn cấp trở lại.

+ Nhấn nút Fn trên BOP hay AOP

+ Kích hoạt đầu vào số 3( mặc định nhà sản xuất, đầu vào này có thể thay đổi)



- Có thể dựa vào mã lỗi mà chúng ta kiểm tra lỗi trên phần cứng để sửa chữa và thay thế linh kiện bị chết hoặc sắp chết.



F001: Lỗi Quá dòng

+ Nguyên nhân:

               Công suất động cơ không phù hợp với công suất biến tần.

               Dây dẫn động cơ quá dài.

               Động cơ bị ngắn mạch.

               Chạm đất.

+ Khắc phục kiểm tra:

               Công suất động cơ có phù hợp với công suất biến tần

               Chiều dài cáp không được vượt quá giới hạn.

               Cáp động cơ và động cơ không bị ngắn mạch hay chạm đất

               Tham số động cơ cài trong biến tần phải tương xứng với động cơ sử dụng

               Giá trị trở kháng của Stator phải chính xác

               Đông cơ không bị kẹt hay quá tải



F002: Lỗi Quá áp

+ Nguyên nhân:

               Điện áp DC link vượt quá mức ngắt

               Quá áp có thể do điện áp nguồn cấp quá cao hay động cơ trong tình trọng phục hồi

               Cách phục hồi có thể do thời gian giảm tốc ngắn hay động cơ được điều khiển bởi tải động.

+ Khắc phục kiểm tra:

               Nguồn cấp phải nằm trong giới hạn

               Bộ điều khiển điện áp DC link phải cho phép và tham số phải đúng

               Thời gian giảm tốc phải thắng được quán tính của tải

               Yêu cầu năng lượng hãm phải nằm trong giới hạn xác định



F003: Lỗi Thấp áp

+ Nguyên nhân:

               Nguồn cấp chính bị lỗi

               Va đập của tải nằm ngoài giới hạn cài đặt

+ Khắc phục kiểm tra:

               Điện áp cung cấp phải nằm trong giới hạn ở bảng tỷ lệ

               Nguồn cấp phải chắc chắn không dễ nhất thời hay giảm áp.



F004: Lỗi biến tần quá nhiệt

+ Nguyên nhân:

               Thông gió chưa đủ

               Quạt không hoạt động

               Nhiệt độ môi trường xung quanh quá cao

+ Khắc phục kiểm tra

               Quạt phải quay khi biến tần đang chạy

               Tần số xung phải đặt ở giá trị mặc định



F005: Lỗi quá tải

+ Nguyên nhân:

               Biến tần quá tải

               Chu trình làm việc của tải quá khắt khe

               Công suất động cơ vượt quá công suất tích trự của biến tần

+ Khắc phục kiểm tra

               Chu trình làm việc của tải phải nằm trong giới hạn xác định

               Cống suất động cơ phải tương xứng với công suất tải



F0011: Lỗi động cơ quá nhiệt

+ Nguyên nhân:

               Động cơ quá tải

+ Khắc phục kiểm tra:

               Chu trình làm việc của tải phải chính xác

               Độ đặt quá nhiệt động cơ phải chính xác

               Mức cảnh báo về nhiệt độ động cơ phải tương xứng



F0012: Lỗi mất tín hiệu nhiệt độ của biến tần

+ Nguyên nhân:

               Dây tín hiệu nhiệt độ từ bộ tản nhiệt tới biến tần bị đứt



F0015: Lỗi mất tín hiệu nhiệt độ động cơ

+ Nguyên nhân:

               Dây cảm biến nhiệt độ động cơ bị ngắn mạch hay hở mạch



F0020: Lỗi mất pha chính

+ Nguyên nhân:

               Một trong 3 pha chính vào bị mất khi biến tần đang hoạt động

+ Khắc phục kiểm tra:

               Kiểm tra dây dẫn vào



F0021: Lỗi chạm đất

+ Nguyên nhân:

               Lỗi xảy ra khi tổng dòng các pha hiện hành cao hơn 5% dòng của biến tần cài đặt



F0022: Lỗi chống công suất

+ Nguyên nhân:

               Quá dòng trên DC link= dòng ngắn mạch của IGBT

               Dòng ngắn mạch trên bộ ngắt điện

               Chạm đất



F0023: Lỗi ngõ ra

+ Nguyên nhân:

               Một pha của động cơ chưa kết nối



F0030: Lỗi quạt

+ Nguyên nhân:

               Quạt không làm việc lâu



F0041: Lỗi về dữ liệu riêng của động cơ

+ Nguyên nhân:

               Thông số dự liệu moto lỗi

+ Khắc phục kiểm tra:

               Kiểm tra động cơ có kết nối với biến tần không.



F0051: Lỗi thông số Eeprom

+ Nguyên nhân:

               Lỗi đọc gi khi lưu thông số bất ổn

+ Khắc phục kiểm tra

               Chỉnh ở mức Factory Reset và cài lại tham số mới

               Thay Drive



F0052: Lỗi chống công suất

+ Nguyên nhân

                Lỗi đọc của thông tin chống công suất hay dự liệu không hợp lệ

+ Khắc phục:

                Chỉnh ở mức Factory Reset và cài thông số mới



F0053: Lỗi I/O Eeprom

+ Nguyên nhân:

                Lỗi về thông tin I/O eeprom hay dữ liệu không hợp lệ

+ Khắc phục

                Kiểm tra dữ liệu

                Đổi modul I/O



F0054 : Bo mạch I/O lỗi

+ Nguyên nhân:

                Bo IO lỗi kết nối

                Không nhận diện ID trên bo IO, Không dữ liệu

+ Khắc phục

                Kiểm tra dữ liệu

                Thay bo IO



F0060: Quá hạn Asic

+ Nguyên nhân:

                Lỗi truyền thông nội bộ

                Lỗi phần mềm

+ Khắc phục

                Nếu lỗi vẫn xuất hiện đổi drive



F0080: Lỗi mất tín hiệu vào ADC

+ Nguyên nhân:

                Đứt dây

                Tín hiệu vượt quá giới hạn



F0085 : Lỗi ngoại vi

+ Nguyên nhân:

                Lỗi ngoại vi khởi động qua đường nối các ngõ vào



F0090: Lỗi mất phản hổi Encoder

+ Nguyên nhân:

                Tín hiệu từ bộ Encoder mất

+ Khắc phục kiểm tra

                Tín hiệu Encoder

                Kết nối Encoder và biến tần



F0101: Lỗi phần mềm

+ Nguyên nhân:

                Phần mềm lỗi hay xử lý sai

+ Khắc phục

                Tự chạy kiểm tra định kỳ
